ZXA10 C620（中興C620）符合IEC標準，采用2U（1U = 44.45 mm）高、19英寸寬的金屬插箱結構，可放置在中興通訊19英寸標準機柜中，或者滿足IEC標準規范規格的第三方19英寸機柜中。
ZXA10 C680、ZXA10 C600、ZXA10 C650和ZXA10 C620是中興通訊推出的系列主流光接入局端產品。
ZXA10 C680是超大容量光接入平臺設備。
ZXA10 C600是大容量光接入平臺設備。
ZXA10 C650是中容量光接入平臺設備。
ZXA10 C620是小容量光接入平臺設備。
產品定位
三款產品的用戶單板通用，主要功能相同，部分特性有所差異。
ZXA10 C680/C600/C650/C620完成以下功能。
PON OLT：支持GPON、XG-PON、XGS-PON、GPON & XG-PON Combo–PON、GPON & XGS-PON Combo PON、10G-EPON和P2P接入，與多種類型ONU配合完成FTTH、FTTB、FTTO、FTTC、FTTM接入網絡組網。
L2光接入平臺：支持以太網上聯和下聯，完成二層以太網業務流量匯聚和轉發。
L3光接入平臺：支持三層路由功能，完成IP業務流量的匯聚和轉發，實現接入網關的功能。
業務接入控制：完成每用戶每業務的接入控制、流量控制和業務承載。用戶包括家庭用戶、企業用戶。業務包括語音、上網、4K/8K+IPTV、VR/AR、MEF CE 2.0業務和移動回傳。
控制轉發分離：支持控制管理面軟件升級不間斷路由（NSR）。
產品特點
ZXA10 C620產品特點參見表1。
| 產品特點 | ZXA10 C620 |
|---|---|
| 容量和帶寬 | 小容量：2個業務槽位，小尺寸，易安裝，省空間。 |
| 控制轉發分離 | 交換控制板支持管理控制面主備冗余，支持轉發面雙交換平面負荷分擔。 |
| 高可靠性設計 | 支持控制管理面軟件升級不間斷路由（NSR）。 |
| 端口高密度 | 支持16口GPON單板，支持16口XGS-PON/XG-PON/Combo-PON//10G-EPON單板，支持16口10GE單板和48口GE/FE P2P單板。 幾種型號主要單板兼容，節約備件成本 |
| 多種接入技術統一平臺 | 支持XG-PON、GPON、Combo-PON、XGS-PON、EPON、10G-EPON、GE P2P等接入技術。未來可平滑升級支持50G/100G PON。 |
| L2和L3能力 | 具備L2交換、VLAN業務、L3路由、VXLAN等協議和業務處理能力，可以靈活配置，適應各種場景應用。 |
| 多業務接入 | 支持語音、上網、IPTV、VPN、移動回傳等多種業務接入。 幾種型號業務功能基本一致，便于維護和降低培訓費用 |
| 豐富的OAM手段 | 支持802.3ah EFM、Y.1731 CFM等EOAM功能。 |
| 完備的業務和設備保護功能 | 支持Type B/C PON保護；支持以太網、IP業務保護，支持交換板、控制板、電源、風扇、上聯冗余保護。 |
| 全方位的安全特性 | 具有豐富的設備安全、系統安全、網絡安全和業務安全特性。 |
互通兼容性說明
中興通訊OLT產品按照國際標準進行實現，支持與符合國際標準的第三方ONU進行互通。但涉及到協議實現的復雜性，在業務互通之前需要進行完整的ONU兼容性測試。
在未經完整可靠性和兼容性測試的情況下，中興通訊不承諾中興通訊OLT系列產品與未經測試的第三方ONU一定能夠?qū)崿F(xiàn)互通以及保證相關業務質量。
機框外觀

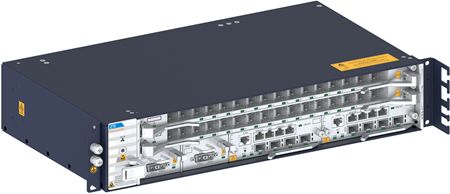

ZXA10 C620機框外觀如圖1所示。
圖1 ZXA10 C620機框外觀
機框配置
ZXA10 C620機框可以配置1個交流電源板或2個直流電源板。

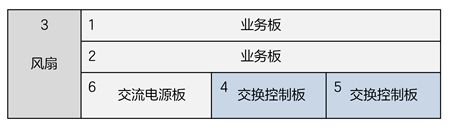

配置交流電源板的示意圖如圖2所示。
圖2 ZXA10 C620機框配置（交流電源板）

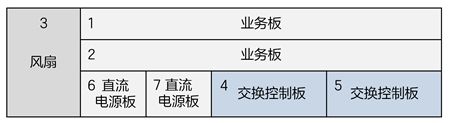

配置直流電源板的示意圖如圖3所示。
圖3 ZXA10 C620機框配置（直流電源板）
風扇模塊配置了2個風扇，采用抽風方式為系統提供強制風冷。風道結構為右進左出側出風，排出的風不直接進入到其他設備。風扇可以根據系統溫度調整其轉速，從而降低設備噪聲和延長設備使用壽命。風扇模塊支持熱插拔。
ZXA10 C620機框參數
ZXA10 C620機框參數參見表2。
| 項目 | 數值 | ||
|---|---|---|---|
| 設備尺寸（高×寬×深） | 88.1mm×482.6mm×283.5mm | ||
| 重量 | 空機框：3.93 kg 滿配置機框：<13 kg | ||
| 配合出線板 | 采用面板直接出線。 | ||
| 供電方式 | 直流 | 交流 | |
| 電壓范圍 | –48V/–60V | 100V～240V | |
| 最大輸入電流 | –48V±(20%)；–60V±(20%) | 88V～290V | |
| 最大輸入電流 | 15A | 10A | |
| 最大發熱量 | 最大功耗x95% | ||
| 噪音指標（聲功率級） | <63dBA@25°C | ||
