SSN2PQ1（簡稱PQ1）63xE1業務處理板，支持E1信號的處理、開銷處理、告警和性能事件、維護特性、TPS保護。華為PQ1單板由接口模塊、映射/解映射模塊、接口轉換模塊、邏輯控制模塊和電源模塊組成。
華為SSN2PQ1單板屬于PDH處理板，可用在OptiX OSN7500/OSN3500/OSN2500/OSN1500系列設備上實現PDH信號的上/下處理，華為PQ1單板必須與接口板配套使用，完成63路E1信號的接入和處理。PDH處理板完成支路信號到線路信號的上/下處理。根據接口阻抗的不同，PQ1分為SSN2PQ1A（75歐姆）和SSN2PQ1B（120歐姆）。除了接口阻抗不同，兩個單板的功能特性一致。當不區分接口阻抗特性時，PQ1A和PQ1B單板統稱為PQ1單板。
功能和特性
PQ1單板支持E1信號的處理、開銷處理、告警和性能事件、維護特性、TPS保護。
PQ1單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | |
|---|---|---|
| N1PQ1 | N2PQ1 | |
| 基本功能 | 處理63路E1信號。 | 處理63路E1信號。 |
| 業務處理 | N1PQ1配合出線板可以接入和處理63路E1電信號。 |
|
| 開銷處理 | 支持VC-12級別的通道開銷的處理，如J2字節。 | |
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | |
| 維護特性 |
| |
| 保護方式 | PQ1配合出線板，支持TPS保護：
| |
面板
PQ1單板的面板上有單板指示燈。
面板圖

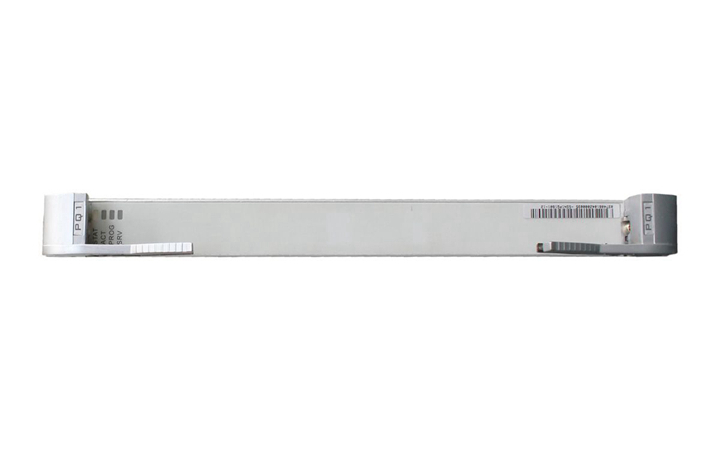

PQ1單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。PQ1的單板特性碼用于描述接口阻抗類型。
PQ1的單板特性碼與接口阻抗類型之間的關系如表2所示。
| 單板 | 特性碼 | 接口阻抗類型 |
|---|---|---|
| SSN1PQ1A01、SSN2PQ1A01 | A01 | 75歐姆 |
| SSN1PQ1B01、SSN2PQ1B01 | B01 | 120歐姆 |
技術指標
PQ1單板指標包含電接口指標、機械指標和功耗。
電接口指標
PQ1單板的電接口指標在D75S/D12S/D12B單板上，電接口指標請參考D75S單板技術指標、D12S單板技術指標和D12B單板技術指標。
機械指標
PQ1單板的機械指標如下：
功耗
N1PQ1單板在常溫（25C）條件下最大功耗為19W。
N2PQ1單板在常溫（25C）條件下最大功耗為13W。
