ZXMP S385是中興通訊推出的基于SDH的多業務節點設備，最高傳輸速率為9953.280 Mbit/s，支持ASON功能。定位于城域傳送網的核心層和匯聚層，負責傳統SDH業務、數據業務傳輸。具有大容量高低階調度能力，提供最大240G的高階交叉能力，40G的低階交叉能力。設備業務槽位豐富，最多支持14個業務槽位，設備支持高密度的10G、2.5G、155M和GE板。

優越的可擴展性：

ZXMP S385作為2.5G系統可平滑升級到10G系統，同時提供更強大的2M/155M接入能力以及數據業務接入能力。ZXMP S385可以和中興通訊其他SDH設備：ZXMP S325、ZXMP S330靈活配合使用。支持單板混插、光模塊可插拔（SFP模塊、LC接頭），支持ALS功能，支持光口的在線光功率檢測，便于快速定位線路問題，設備集成度高，減小占地費用；功耗低，降低用電費用。

產品特點

豐富的業務接口

ZXMP S385不僅提供傳統SDH業務接口（如STM-64接口）、PDH業務接口（如E1光/電接口），還提供透傳的POS（Packet Over SDH，基于SDH網絡的包交換）光接口、GE（Gigabit Ethernet，千兆以太網）、FE（Fast Ethernet，快速以太網）。

多重保護機制

ZXMP S385實現各種復雜的設備級保護和網絡級保護，確保網絡的安全運行。

設備級保護功能包括冗余設計、單板1+1熱備份、支路1:N保護、數據業務EPS（Ethernet Protection Switching，以太網保護倒換）保護，電源保護等；完全支持ITU-T建議的所有保護方式，同時能提供一種特色的網絡保護理念——邏輯子網保護。

子架結構

ZXMP S385子架采用標準的IEC 19"結構形式，基于前維護的思想進行設計，節省機房空間。子架可以滿足機柜靠墻安裝、背靠背安裝的要求。

說明：

ZXMP S385 IEC子架（IEC 19"）可通過增加19U ETS標準轉換支架安裝在ETS標準機柜中。

子架由插板區、走線區、風扇插箱等組成，可同時完成散熱、屏蔽功能。

子架結構如圖1所示。子架各部分簡要說明參見表1。

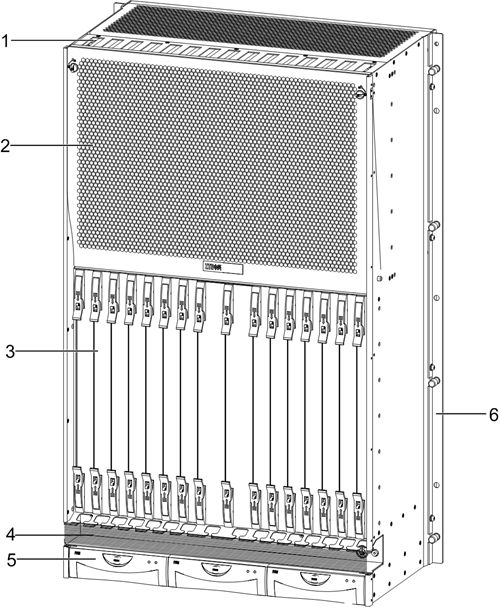

圖1  子架結構示意圖

子架插板示意圖如圖2所示。

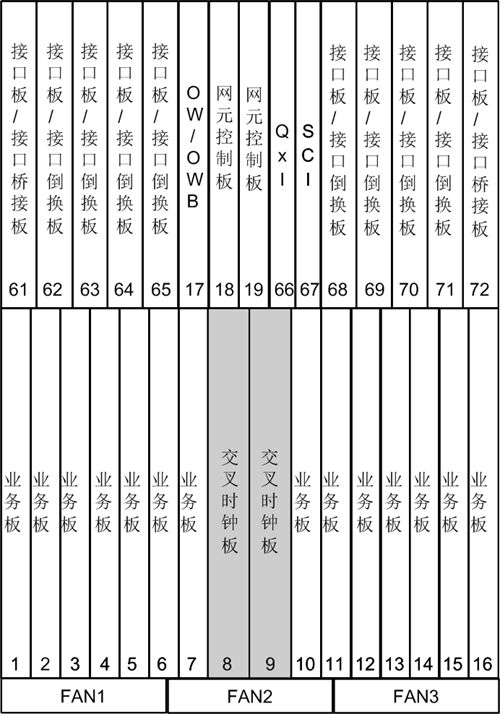

圖2  子架插板示意圖

單板類型

ZXMP S385各單板功能參見表2。

技術指標

ZXMP S385子架的技術指標參見表3。
